LED габарит с оранжев блиц, 12 LED, 9.1W, 12 режима, синхронизация, IP67, E-Mark E9, ECE R65 / R10, 12–24V

Описание на продукта

LED габарит с оранжева блиц светлина е предназначен за превозни средства с електрическа система 12–24V DC и осигурява ярка аварийна и предупредителна светлинна сигнализация.

Оборудван е с 12 LED диода, разположени в два реда, с обща мощност 9.1W. Разполага с 12 режима на работа, включително единичен, двоен, троен, четворен и шесторен блиц, ротационен режим, редуване между горния и долния LED ред и комбинирани режими.

При използване на повече от една светлина е предвидена възможност за синхронизирана или асинхронизирана работа.

Подходящ е за автомобили, бусове, камиони, ремаркета, полуремаркета, пътна помощ, специализирани превозни средства, строителна и селскостопанска техника.

Основни функции

• Оранжева LED предупредителна блиц светлина
• 12 LED диода, разположени в два реда
• Мощност 9.1W
• 12 режима на работа
• Единичен, двоен, троен, четворен и шесторен блиц
• Ротационен режим
• Режими с независимо управление на горния и долния LED ред
• Режим с постоянна светлина
• Смяна на режимите
• Синхронизация при използване на повече от една светлина
• Асинхронизация при използване на повече от една светлина

12 режима на работа

LED светлината разполага с 12 различни режима, показани за този модел:

• Единичен блиц (Single Flash) – 480 ms
• Двоен блиц (Double Flash) – 480 ms
• Троен блиц (Triple Flash) – 480 ms

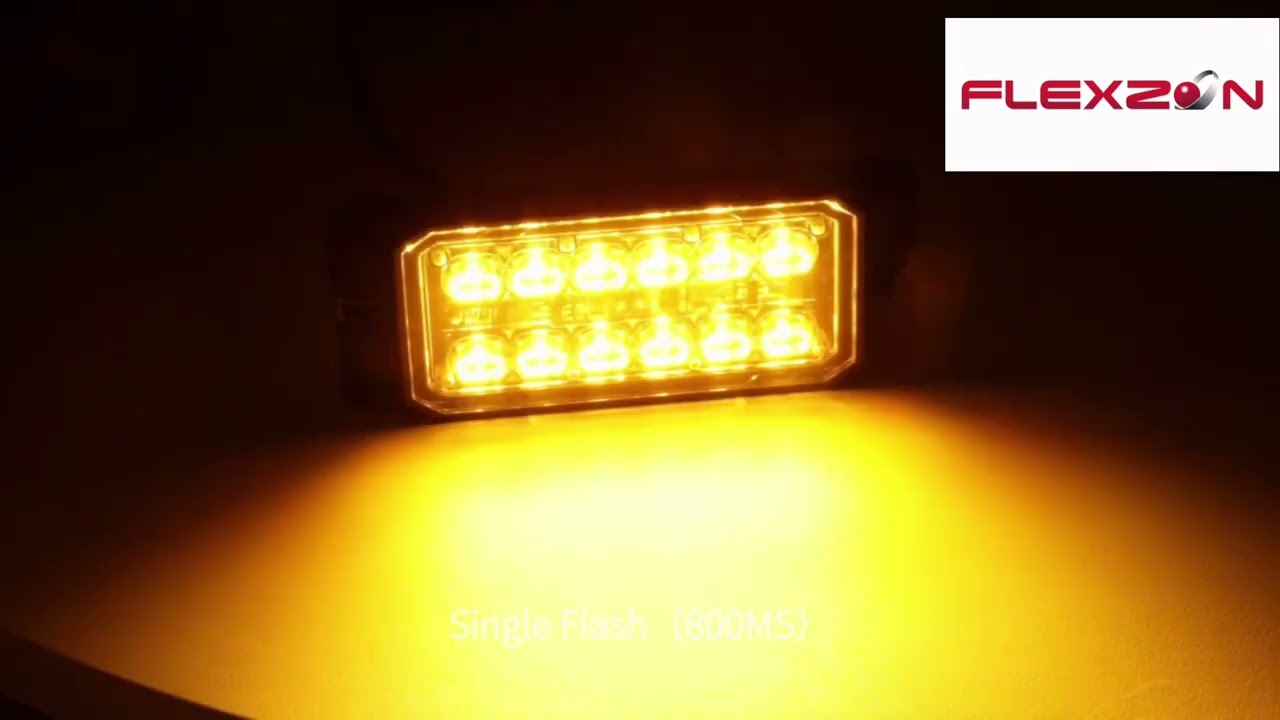

• Единичен блиц (Single Flash) – 800 ms
• Двоен блиц (Double Flash) – 800 ms
• Четворен блиц (Four Flash) – 800 ms
• Шесторен блиц (Six Flash) – 800 ms
• Шесторен блиц с редуване на горния и долния LED ред – 960 ms
• Ротационен режим (Rotation) – 400 ms
• Комбиниран двоен + четворен блиц (Double Flash + Four Flash) – 800 ms + 800 ms
• Долен ред постоянна светлина / горен ред четворен блиц – 800 ms
• Постоянна светлина (Always On)

Смяната между режимите се извършва чрез жълтия кабел.

Синхронизация и асинхронизация

При монтаж на повече от една блиц светлина е възможно управлението им в два варианта:

• Синхронизация – светлините работят и мигат едновременно
• Асинхронизация – светлините мигат с разминаване една спрямо друга

Жълтият кабел се използва за смяна на режимите / синхронизация, а зеленият – за асинхронизация.

E-Mark E9 и сертификация

LED блиц светлината е с маркировка E-Mark E9, обозначена върху корпуса на продукта.

Сертифицирана е съгласно:

• ECE R10
• ECE R65

Върху изображенията са обозначени също CE и RoHS.

Защита IP67

Степента на защита IP67 осигурява защита срещу проникване на прах и вода, което позволява използване на светлината при различни атмосферни и работни условия.

Посоченият работен температурен диапазон е от -40°C до +60°C.

Алуминиев корпус

Корпусът е изработен от алуминий и осигурява здрава и устойчива конструкция.

Компактният корпус с размери 127.95 x 49 x 15.2 mm е с нисък профил и позволява монтаж на различни места по превозното средство или техниката.

За по-плътно прилепване към монтажната повърхност в комплекта е включена гумена монтажна подложка / уплътнение.

Технически характеристики

• Напрежение: 12–24V DC
• Цвят на светлината: оранжев
• LED диоди: 12 бр.
• Разположение на LED диодите: 2 реда по 6 LED
• Мощност: 9.1W
• Брой режими на работа: 12
• Синхронизация: да
• Асинхронизация: да
• Постоянна светлина: да
• E-Mark: E9
• Сертификати: ECE R10, ECE R65
• Допълнителни обозначения: CE, RoHS
• Степен на защита: IP67
• Работна температура: -40°C до +60°C
• Материал на корпуса: алуминий
• Широчина: 127.95 mm
• Височина: 49 mm
• Дебелина: 15.2 mm
• Монтажно разстояние: 115–120 mm
• Широчина на монтажните отвори: 3.8 mm
• Монтаж: с крепежни елементи

Свързване на кабелите

• Червен: + / положителен
• Черен: – / отрицателен
• Жълт: смяна на режимите / синхронизация при повече от 1 светлина
• Зелен: асинхронизация при повече от 1 светлина – за разминаващо се мигане

В комплекта

• 1 бр. LED габарит с оранжева блиц светлина и алуминиев корпус
• Монтажна гумена подложка / уплътнение
• 2 бр. монтажни винта
• Шайби, пружинни шайби и гайки за монтаж
